As válvulas de pulso pneumáticas podem ser usadas para controle de líquidos?

As válvulas de pulso pneumáticas são comumente associadas ao controle do fluxo de gases, especialmente em aplicações como coletores de pó, onde são usadas para criar pulsos de ar curtos e de alta pressão para limpar as mangas de filtro. No entanto, uma questão que surge frequentemente é se estas válvulas podem ser utilizadas para controlo de líquidos. Como fornecedor de válvulas pneumáticas de pulso, explorarei este tópico em profundidade, considerando os aspectos técnicos, aplicações potenciais e limitações.

Considerações Técnicas

Projeto e Operação de Válvulas Pneumáticas de Pulso

As válvulas de pulso pneumáticas são projetadas para operar com ar comprimido. Eles normalmente consistem em um diafragma ou mecanismo de pistão que é acionado pela pressão do ar comprimido. Quando a válvula é acionada, ocorre uma rápida liberação de ar, criando um pulso de curta duração. O design da válvula é otimizado para as propriedades físicas dos gases, como baixa viscosidade e alta compressibilidade.

Os gases são altamente compressíveis, o que significa que podem ser facilmente armazenados sob pressão e liberados rapidamente. Esta propriedade permite que válvulas de pulso pneumáticas gerem pulsos de alta velocidade com entrada de energia relativamente baixa. Em contraste, os líquidos são quase incompressíveis. Quando um líquido é forçado através de uma válvula, as mudanças de pressão são muito mais imediatas e as características do fluxo são diferentes daquelas dos gases.

Compatibilidade com Líquidos

Os materiais utilizados nas válvulas pneumáticas de pulso são frequentemente selecionados com base na sua compatibilidade com gases. Por exemplo, os diafragmas destas válvulas são geralmente feitos de materiais que podem suportar a pressão e as propriedades químicas dos gases aos quais estão expostos. Ao considerar o controle de líquidos, os materiais da válvula devem ser capazes de resistir à corrosão e à erosão causadas pelo líquido.

Alguns líquidos comuns, como a água, podem não representar uma ameaça química significativa aos materiais da válvula. Contudo, outros líquidos, como ácidos, álcalis ou lamas abrasivas, podem danificar rapidamente os componentes da válvula. Por exemplo, líquidos ácidos podem corroer peças metálicas, enquanto lamas abrasivas podem desgastar o diafragma ou outras partes móveis da válvula.

Aplicações potenciais de válvulas pneumáticas de pulso em controle de líquidos

Medição e Dosagem

Em alguns processos industriais, são necessárias medições e dosagens precisas de líquidos. Válvulas de pulso pneumáticas podem potencialmente ser usadas para essa finalidade. Ao controlar a frequência e a duração dos pulsos, é possível dispensar volumes pequenos e precisos de líquido. Por exemplo, na indústria farmacêutica, onde a dosagem precisa de medicamentos líquidos é crucial, uma válvula de pulso pneumática poderia ser usada para administrar uma quantidade específica de um medicamento líquido em uma cápsula ou seringa.

Limpeza e lavagem

As válvulas de pulso pneumáticas também podem ser usadas para aplicações de limpeza e lavagem com base líquida. Em uma fábrica, por exemplo, uma válvula pode ser usada para criar pulsos curtos e de alta pressão de solução de limpeza para remover detritos de tubulações ou equipamentos. Os pulsos rápidos podem ajudar a desalojar partículas teimosas e melhorar a eficiência da limpeza.

Limitações do uso de válvulas pneumáticas de pulso para controle de líquidos

Taxa de fluxo e pressão

Conforme mencionado anteriormente, o projeto das válvulas de pulso pneumáticas é otimizado para gases. Quando usado com líquidos, as características de vazão e pressão podem ser bastante diferentes. A válvula pode não ser capaz de lidar com as altas taxas de fluxo que geralmente são exigidas em aplicações de manuseio de líquidos. Além disso, a queda de pressão através da válvula pode ser significativa, o que pode exigir potência de bombeamento adicional para manter o fluxo desejado.

Cavitação

A cavitação é um fenômeno que ocorre quando a pressão de um líquido cai abaixo da pressão de vapor, causando a formação de bolhas de vapor. Quando essas bolhas entram em colapso, podem causar danos aos componentes da válvula. As válvulas de pulso pneumáticas, projetadas para criar mudanças rápidas de pressão, podem ser mais propensas à cavitação quando usadas com líquidos. Isto pode levar ao desgaste prematuro e à falha da válvula.

Comparação com outras válvulas de controle de líquidos

Válvula de diafragma pneumática

UmVálvula de diafragma pneumáticaé projetado especificamente para controle de líquidos. Utiliza ar comprimido para acionar um diafragma, que controla o fluxo do líquido. Ao contrário das válvulas de pulso pneumáticas, as válvulas de diafragma pneumáticas são otimizadas para as propriedades físicas dos líquidos. Eles podem lidar com uma ampla gama de vazões e pressões e são menos propensos à cavitação.

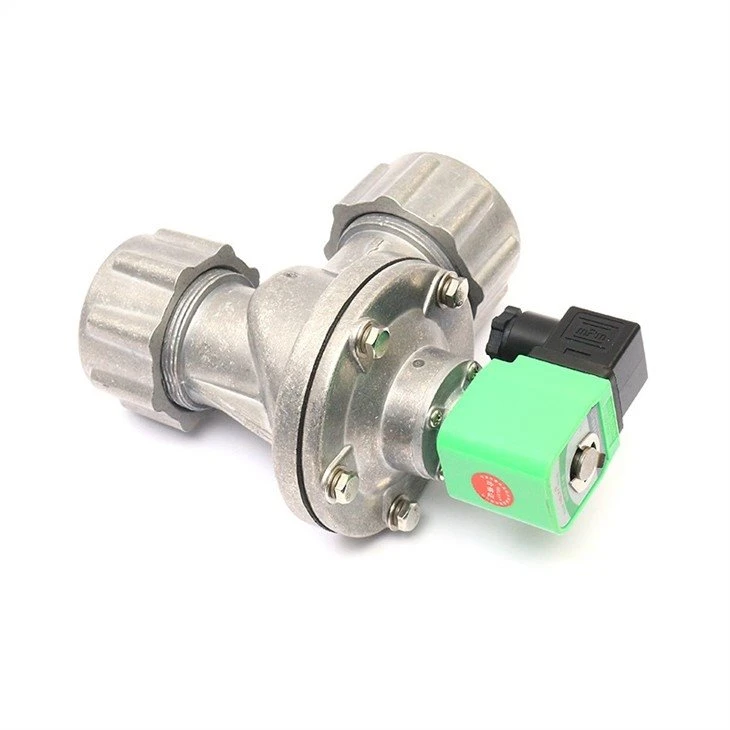

Válvula solenóide de válvula de jato de pulso de ângulo reto

OVálvula solenóide de válvula de jato de pulso de ângulo retoé outro tipo de válvula comumente usado em aplicações à base de gás. Embora compartilhe algumas semelhanças com válvulas de pulso pneumáticas, normalmente não é projetada para controle de líquidos. Essas válvulas são frequentemente usadas em sistemas de coleta de pó para fornecer pulsos curtos de ar para limpar as mangas de filtro.

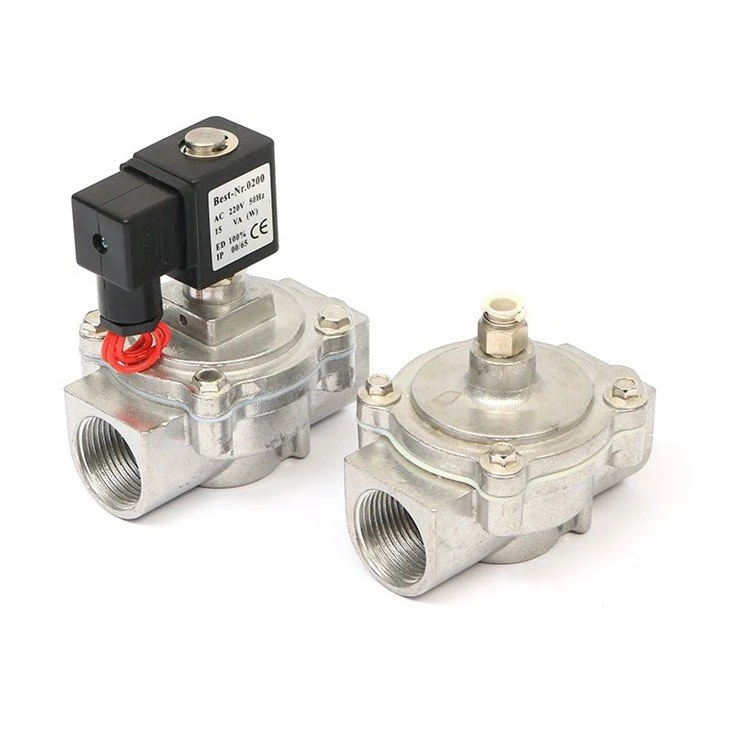

Válvula de controle acionada por diafragma

UMVálvula de controle acionada por diafragmafoi projetado para fornecer controle preciso do fluxo de líquido. Utiliza um diafragma para regular a abertura e o fechamento da válvula, permitindo um ajuste preciso da vazão. Este tipo de válvula é mais adequado para aplicações onde é necessário um controle preciso do fluxo de líquido.

Conclusão

Concluindo, embora as válvulas de pulso pneumáticas possam ser potencialmente usadas para controle de líquidos em certas aplicações, elas apresentam limitações significativas. Seu design é otimizado principalmente para gases, e usá-los com líquidos pode levar a problemas como limitações de vazão, cavitação e problemas de compatibilidade de materiais. Para a maioria das aplicações de controle de líquidos, é recomendado o uso de válvulas projetadas especificamente para líquidos, como válvulas de diafragma operadas a ar ou válvulas de controle acionadas por diafragma.

No entanto, se você tiver uma aplicação exclusiva onde as propriedades das válvulas de pulso pneumáticas possam ser utilizadas, como medição precisa ou aplicações de limpeza, estamos aqui para ajudar. Como fornecedor de válvulas de pulso pneumáticas, podemos trabalhar com você para determinar se nossas válvulas são adequadas às suas necessidades de controle de líquidos. Temos uma equipe de especialistas que podem fornecer suporte técnico e orientação para garantir que você obtenha a válvula de melhor desempenho para sua aplicação. Se você estiver interessado em explorar a possibilidade de usar nossas válvulas de pulso pneumáticas para controle de líquidos, não hesite em nos contatar para uma discussão mais aprofundada e possíveis aquisições.

Referências

• Perry, RH e Green, DW (1997). Manual dos Engenheiros Químicos de Perry. McGraw-Hill.
• Walas, SM (1990). Equipamentos de Processo Químico: Seleção e Projeto. Butterworth-Heinemann.
