Como testar o desempenho de uma válvula pneumática de 5 vias?

Como fornecedor de válvulas pneumáticas de 5 vias, entendo a importância crítica de garantir o desempenho dessas válvulas. Uma válvula pneumática de 5 vias é um componente crucial em muitos sistemas pneumáticos, usada para controlar o fluxo de ar comprimido em diversas aplicações industriais. Testar com precisão o desempenho dessas válvulas é essencial para garantir sua confiabilidade e eficiência na operação. Neste blog, compartilharei alguns métodos e procedimentos eficazes para testar o desempenho de uma válvula pneumática de 5 vias.

Compreendendo os princípios básicos de uma válvula pneumática de 5 vias

Antes de mergulhar nos procedimentos de teste, é importante ter uma compreensão clara de como funciona uma válvula pneumática de 5 vias. Uma válvula pneumática de 5 vias normalmente possui cinco portas: uma porta de pressão (P), duas portas de exaustão (R ​​e S) e duas portas de trabalho (A e B). A válvula pode ser controlada manualmente ou eletricamente e é usada para direcionar o fluxo de ar comprimido para diferentes partes de um sistema pneumático.

Preparações pré-teste

1. Inspeção Visual
   • Comece realizando uma inspeção visual completa da válvula. Verifique se há sinais visíveis de danos, como rachaduras, amassados ​​ou conexões soltas. Inspecione as vedações e juntas quanto a desgaste ou danos, pois podem afetar significativamente o desempenho da válvula.
   • Certifique-se de que todas as portas estejam limpas e livres de detritos. Quaisquer partículas estranhas nas portas podem causar bloqueios e perturbar o funcionamento normal da válvula.
2. Configuração do sistema
   • Conecte a válvula pneumática de 5 vias a um sistema de teste pneumático adequado. O sistema de teste deve incluir uma fonte de ar comprimido, reguladores de pressão, medidores de vazão e instrumentos de medição apropriados.
   • Ajuste a pressão da fonte de ar comprimido para a pressão operacional recomendada para a válvula. Esta informação normalmente pode ser encontrada nas especificações técnicas da válvula.

Procedimentos de teste de desempenho

1. Teste de vazamento

O vazamento é um dos problemas mais comuns em válvulas pneumáticas e pode levar à perda de energia e à redução da eficiência do sistema.

• Teste de vazamento estático
  • Isole a válvula do resto do sistema pneumático. Aplique a pressão nominal à porta de pressão (P) da válvula.
  • Use uma solução de água com sabão ou um detector de vazamento para verificar se há vazamentos em todas as portas e conexões. Se formar bolhas quando a solução de água e sabão for aplicada, isso indica um vazamento.
  • Para resultados mais precisos, um detector de vazamento de hélio pode ser usado. O hélio é uma molécula muito pequena e pode detectar até os menores vazamentos.
• Teste de Vazamento Dinâmico
  • Opere a válvula através de seu ciclo normal, mantendo a pressão nominal. Isto pode ser feito manualmente ou usando um sinal de controle elétrico se a válvula for operada por solenóide.
  • Monitore continuamente a pressão nas portas de trabalho (A e B) e nas portas de exaustão (R ​​e S). Qualquer queda significativa de pressão durante a operação da válvula pode indicar um problema de vazamento dinâmico.

2. Teste de vazão

A vazão de uma válvula pneumática de 5 vias determina a rapidez com que ela pode transferir ar comprimido dentro de um sistema pneumático.

• Configure o equipamento de teste
  • Instale um medidor de vazão no circuito pneumático entre a fonte de pressão e a porta de pressão da válvula (P). Certifique-se de que o medidor de vazão esteja calibrado corretamente.
• Meça a taxa de fluxo
  • Aplique a pressão nominal à válvula e opere-a em seu ciclo normal. Registre as leituras da vazão em diferentes posições da válvula.
  • Compare as vazões medidas com os valores de vazão especificados da válvula. Se as vazões medidas forem significativamente inferiores aos valores especificados, isso pode indicar um bloqueio ou uma restrição interna na válvula.

3. Teste de tempo de resposta

O tempo de resposta de uma Válvula Pneumática de 5 Vias é o tempo que leva para mudar de uma posição para outra.

• Use um sensor de pressão e um sistema de aquisição de dados
  • Instale sensores de pressão nas portas de trabalho (A e B) da válvula. Conecte os sensores de pressão a um sistema de aquisição de dados que possa registrar as mudanças de pressão ao longo do tempo.
• Meça o tempo de resposta
  • Envie um sinal de controle elétrico (se a válvula for operada por solenóide) ou acione manualmente a válvula. Registre o tempo que leva para a pressão nas portas de trabalho atingir uma determinada porcentagem (geralmente 90%) da pressão nominal.
  • Repita o teste várias vezes para garantir resultados precisos. Um longo tempo de resposta pode indicar problemas no mecanismo interno da válvula ou na bobina solenóide.

4. Teste de queda de pressão

A queda de pressão ocorre quando há uma perda de pressão à medida que o ar comprimido flui através da válvula.

• Configurar sensores de pressão
  • Instale sensores de pressão na entrada (porta de pressão P) e na saída (portas de trabalho A e B) da válvula.
• Meça a queda de pressão
  • Aplique a pressão nominal à válvula e opere-a em seu ciclo normal. Registre os valores de pressão nas portas de entrada e saída.
  • Calcule a queda de pressão subtraindo a pressão de saída da pressão de entrada. Compare a queda de pressão medida com os valores de queda de pressão especificados da válvula. A queda excessiva de pressão pode levar à redução do desempenho do sistema e ao aumento do consumo de energia.

Considerações especiais para diferentes tipos de válvulas pneumáticas de 5 vias

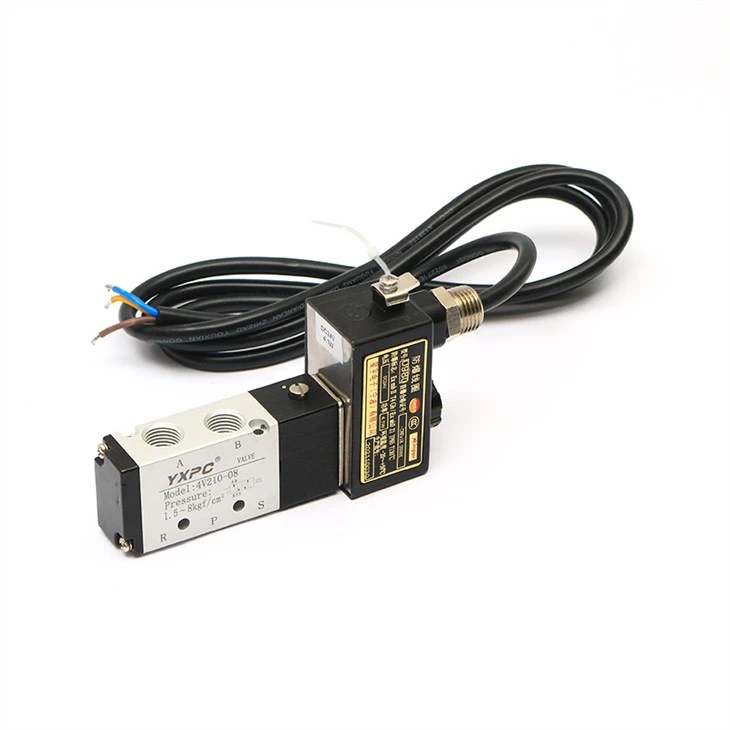

• Válvula pneumática à prova de explosão de 5 vias
  ParaVálvula pneumática à prova de explosão de 5 vias, além dos testes de desempenho padrão, atenção especial deve ser dada às suas características à prova de explosão. Certifique-se de que a válvula atenda aos padrões e certificações relevantes à prova de explosão. Teste a integridade do invólucro à prova de explosão e de todas as conexões elétricas para evitar qualquer risco potencial de explosão.
• Válvula Solenóide Pneumática 24vdc
  Ao testar umVálvula Solenóide Pneumática 24vdc, concentre-se nas características elétricas da bobina solenóide. Verifique a resistência da bobina usando um multímetro para garantir que esteja dentro da faixa especificada. Além disso, teste a resposta da válvula ao sinal de controle de 24 Vcc para garantir a operação adequada.
• Válvula solenóide de ar de 3 vias vs. 5 vias
  Embora este blog seja principalmente sobre Válvulas Pneumáticas de 5 Vias, vale a pena observar as diferenças quando comparado comVálvula solenóide de ar de 3 vias. Uma válvula de 3 vias possui diferentes configurações de portas e caminhos de fluxo, o que significa que os procedimentos de teste podem precisar ser ajustados adequadamente. No entanto, os princípios básicos de vazamento, vazão, tempo de resposta e teste de queda de pressão ainda se aplicam.

Conclusão

Testar o desempenho de uma válvula pneumática de 5 vias é um processo abrangente que requer atenção cuidadosa aos detalhes. Ao realizar preparativos pré-teste completos e testes de desempenho precisos, podemos garantir que as válvulas atendam aos mais altos padrões de qualidade e forneçam operação confiável em vários sistemas pneumáticos.

Se você estiver no mercado de válvulas pneumáticas de 5 vias de alta qualidade ou precisar de mais informações sobre nossos produtos, não hesite em nos contatar para mais discussões e aquisições. Temos o compromisso de fornecer a você os melhores produtos e serviços para atender às suas necessidades de sistema pneumático.

Referências

• Manual Pneumático, Parker Hannifin Corporation
• ISO 12238: Potência de fluido pneumático - Válvulas de controle direcional de cinco portas - Superfícies de montagem
• NFPA T3.2.18 - 2012: Norma para Válvulas Pneumáticas e Coletores de Válvulas
